Roth Differenzdruckregler mit WMZ-Einbau-Set senkrecht 1135007438

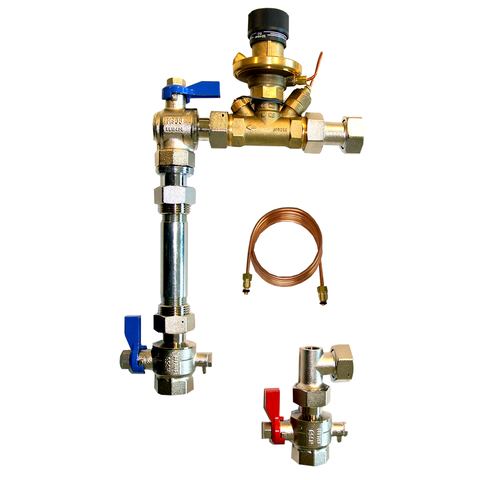

Roth Differenzdruckregler mit WMZ-Einbau-Set senkrecht Heizkreisverteiler-Anschlusseinheit mit integriertem Oventrop Differenzdruck- regler, 3 Absperrhaehnen und einer Vor- richtung fuer den Einbau eines Waerme- mengenzaehlers. Der Oventrop Differenz- druckregler Hycocon DTZ, Dimension DN20, sitzt platzsparend im Ruecklauf und er- moeglicht fuer den hydraulischen Abgleich eine stufenlose Sollwerteinstellung von 50 - 300 mbar fuer konstante Druckver- haeltnisse am Roth Heizkreisverteiler. Der Regler laesst sich einfach bedienen und gut ablesen. Fuer den Einbau des Waermemengenzaehlers besitzt die An- schlusseinheit ein Passstueck 130 mm 1" und 110 mm 3/4", sowie zwei Kuegelhaehne mit Aufnahme fuer je einen dirket ein- tauchenden Temperaturfuehler. Bei der Montage an den Roth Heizkreisverteiler 1" ist die Position der Verteilerstaemme zu tauschen, sodass der Ruecklaufstamm oben und der Vorlaufstamm unten ange- ordnet ist.
