Produktinformationen "Roth Differenzdruckregler mit WMZ Einbauset senkrecht 1135010087"

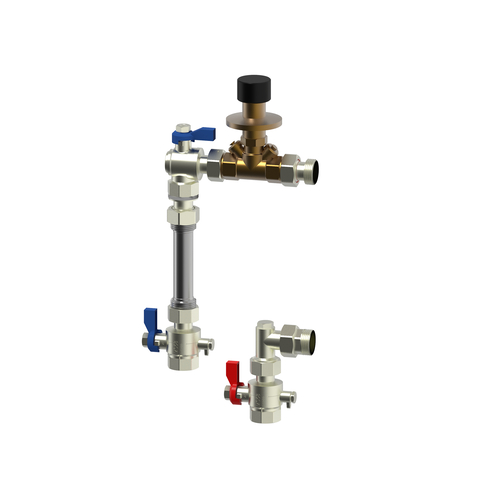

Roth Differenzdruckregler mit WMZ
Einbauset senkrecht
Heizkreisverteiler-Anschlusseinheit mit
integriertem Oventrop
Differenzdruckregler, 3 Absperrhaehnen
und einer Vorrichtung fuer den Einbau
eines Waermemengenzaehlers.
Der Oventrop Differenzdruckregler
Hycocon DTZ, Dimension DN 20, sitzt
platzsparend im Ruecklauf und ermoeglicht
fuer den hydraulischen Abgleich eine
stufenlose Sollwerteinstellung von 50 -
300 mbar fuer konstante Druckverhaeltnisse
am Roth Edelstahl Heizkreisverteiler.
Der Regler laesst sich einfach bedienen
und gut ablesen. Fuer den Einbau des
Waermemengenzaehlers besitzt die
Anschlusseinheit ein Passstueck 130 mm 1"
und 110 mm 3/4", sowie zwei Kugelhaehne
mit Aufnahme fuer je einen direkt
eintauchenden Temperaturfuehler. Bei der
Montage an den Roth Edelstahl HKV wird
der Ruecklaufstamm oben und der
Vorlaufstamm unten angeordnet.
Schnittstelle Temperaturfuehler: M 10 x 1
AG, max. 6 mm, direkt eintauchend.
2 Flachdichtungen beigelegt.
