JUDO Heisswasser Automatik-Rueckspuel Filter JRSF-HW-ATP 1'' 320 ym 8052501

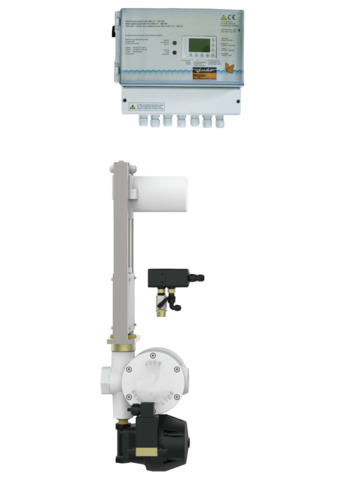

JUDO Heisswasser Automatik-Rueckspuel Filter JRSF-HW-ATP 1'' 320 ym JUDO JRSF Heisswasser Automatik-Rueckspuel-Schutzfilter JRSF-HW-ATP 1'' fuer Wasser bis 85 C. Zur Filtration von feinkoernigen und festen Verunreinigungen im Wasser, die als Belueftungselemente Korrosionen in wasserfuehrenden Rohrleitungen ausloesen und zu Funktionsstoerungen an Kontroll- und Regelorganen fuehren koennen. Ausfuehrung: Heisswasserbestaendiges Gehaeuse aus hochwertigem Grauguss PN 10, Gewindeanschluss nach DIN EN 10226-1, innen und aussen sandgestrahlt und korrosionsbestaendig mit Kunststoff beschichtet, zwei Filterkammern mit je einem Dauerfiltereinsatz (Filter- und Stuetzgewebe aus Edelstahl), Mehrwegeventil mit Linearantrieb zur automatischen Ansteuerung der Betriebs- und Rueckspuelstellungen, Differenzdruckschalter, Membranspuelventil mit angebautem Vorsteuer-Elektromagnetventil, frei programmierbare SPS-Steuerung mit potenzialfreier Stoer- und Rueckspuelmeldung, Rueckspuelung mit filtriertem Wasser ohne Unterbrechung der Wasserversorgung. Steuerungsart: Automatische differenzdruckgesteuerte Rueckspuelung (ueber einstellbaren Differenzdruckschalter) mit Zeitvorrangschaltung ueber Wochenschaltuhren oder Intervall sowie manuell ausloesbare Rueckspuelung. Technische Daten: Rohranschluss 1 Zoll Nenndurchfluss* bei Dp 0,2 (0,5) bar 5 (8) m3/h Betriebsdruck max. 10 bar Betriebstemperatur max. 85 C Spuelventil 1/2 Zoll Steuermedium Druckluft oder Wasser Steuerdruck 4 - 7 bar Spannungsversorgung 230 V, 50 Hz Einbaulaenge 190 mm Maschenweite 0,32 mm Modell JRSF-HW-ATP 1'' Auch mit Sondermaschenweite 0,5/1,0 mm lieferbar. * fuer Trinkwasser bei sauberem Filter

JUDO Wasseraufbereitung GmbH Hohreuschstrasse 39 41 D-71364 Winnenden Telefon: +49 (0)7195 692 0 E-Mail: info@judo.eu
